產品名稱:
臺式數控等離子切割機型號:
YC-12產品摘要:
臺式數控等離子切割機是集高速、精密、小型化為一體的數控切割機。采用人機界面,安裝方便,操作簡單慣性小,運行穩定。特別適用于中、薄有色金屬板材、不銹鋼和碳鋼板材的自動化切割下料。設備描述:
臺式數控切割機為數控臺式切割機結構,薄板高質量高精度等離子快速切割產品,整機采用鋼結構全封閉結構,穩定可靠。采用雙邊驅動,切割速度可達18000mm/min。可選用進口行星減速技術,配備進口伺服電機、美國海寶等離子;針對厚度小于1mm的金屬材料切割斷面無斜度,大于3mm厚度金屬材料切割斷面斜度為3-5度。
產品主要技術參數:
機型 | 1325型 | 1330型 | 1340型 | 1530型 | 1840型 | 2060型 |
切割寬度 | 1300 | 1300 | 1300 | 1500 | 1800 | 2000 |
切割長度 | 2500 | 3000 | 4000 | 3000 | 4000 | 6000 |
數控系統 | 上海交大數控系統或北京斯達峰數控系統或根據用戶要求選配 | |||||
切割厚度 | 根據等離子電源功率大小而定 | |||||
空程速度(mm/min) | 20000 | |||||
切割速度(mm/min) | 根據板材厚度調節 | |||||
切割工作臺 | 除塵 |
功能特點: | |||

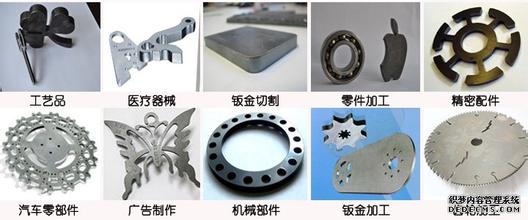

● 電源免維護,破口小,掛渣少:全光耦隔離控制,超強的等離子抗干擾能力;切口光滑,坡口≤5度;穩定性好,常年基本零維護;電能轉換率高,加工成本低。 ● 任意切割各類不規則板材:采用先進等離子專用系統配置,設計合理;采用弧壓控制原理,反應靈敏,360度有效保護槍頭不受損壞;控制便捷,嵌入式軟件,操作簡單。 ● 傳動部件純進口品牌:X、Y、Z三軸采用進口伺服電機驅動,精度高,反應快,免維護;高精度行星減速技術。 ● 圖文編輯方便,減少浪費:高穩定性彩色大屏幕、人機互動標準工控系統配置、USB接口、快速模擬量輸入輸出、PLC邏輯控制。兼容CorelDraw、AutoCAD、文泰等多種軟件;采用Wiindows視窗操作系統,擁有等離子電流調節、氣壓控制、Z軸調高控制功能,任意實現直線插補、圓弧插補、擬合、反向間隙補償、絲桿螺距誤差補償、割縫補償?shù)缺姸喙δ?;選配安裝自動套料軟件,合理利用材料,減少浪費;斷電、斷點續切,加工時間預測,自動對刀等功能,真正的人性化設計. ● 槍頭完美保護:專業防撞技術;360度保護槍頭,減少板材浪費、避免事故發生。 ● 精準定位,自動跟蹤:加工之前精準定位起始點,與文件相對應;加工過程中自動跟蹤槍頭,確保板材加工無誤。 ● 加工成品清理方便:漏斗型設計,帶濾網,下設抽屜式料箱,開關輕便;大型切割件自然留于加工臺面,中小型切割件留于臺面之下濾網之上,微小切割件和小渣料掉入抽屜箱,區分及清理極其方便。 切割樣品展示 |
切割參數: | |||
等離子電源不銹鋼碳鋼鍍鋅板鋁銅切割條件國產63A0.3-5mm0.3-10mm0.3-5mm0.5-5mm0.2-6mm電能及壓縮空氣國產100A2-6mm2-15mm2-5mm2-8mm2-8mm海寶PMX45A0.3-3mm0.3-6mm0.3-5mm0.3-2mm0.3-2mm海寶PMX65A0.3-5mm0.3-12mm0.3-5mm0.3-6mm0.3-6mm海寶PMX100A1.5-8mm1.5-30mm1.5-5mm1.5-20mm1.5-15mm |
應用行業:
航空航天、糧食機械、工程機械、機車制造、農林機械、電梯制造、特種汽車、工具加工、石油機械制造、食品機械、裝飾廣告、對外加工服務等各種機械制造加工行業。
適用材料:
專業切割碳鋼、低合金鋼、不銹鋼、銅和銅合金、鋁和鋁合金、等多種金屬板材。
服務承諾: | |||
1、根據用戶設備使用環境、有效切割范圍,切割材料和厚度等參數,為用戶提供經濟實用的數控切割技術解決方案; 2、合同簽定生效后,免費提供基礎制作安裝圖,割臺圖紙。貨到后即刻派售后人員上門協助安裝、調試,且按甲方提供的圖紙試割2~3件制品,制品的切割質量作為切割機驗收依據。 3、維修承諾:即刻作出應答,1小時內提出解決方案,24-48小時內到達現場! |
